粘土耐火磚

　　粘土耐火磚是一種常用的耐火材料，常溫耐壓強度高，抗熱震性能好，抗化學侵蝕性好，常用于工業窯爐中，常溫耐壓強度高，抗化學侵蝕，抗熱震性好。

產品介紹

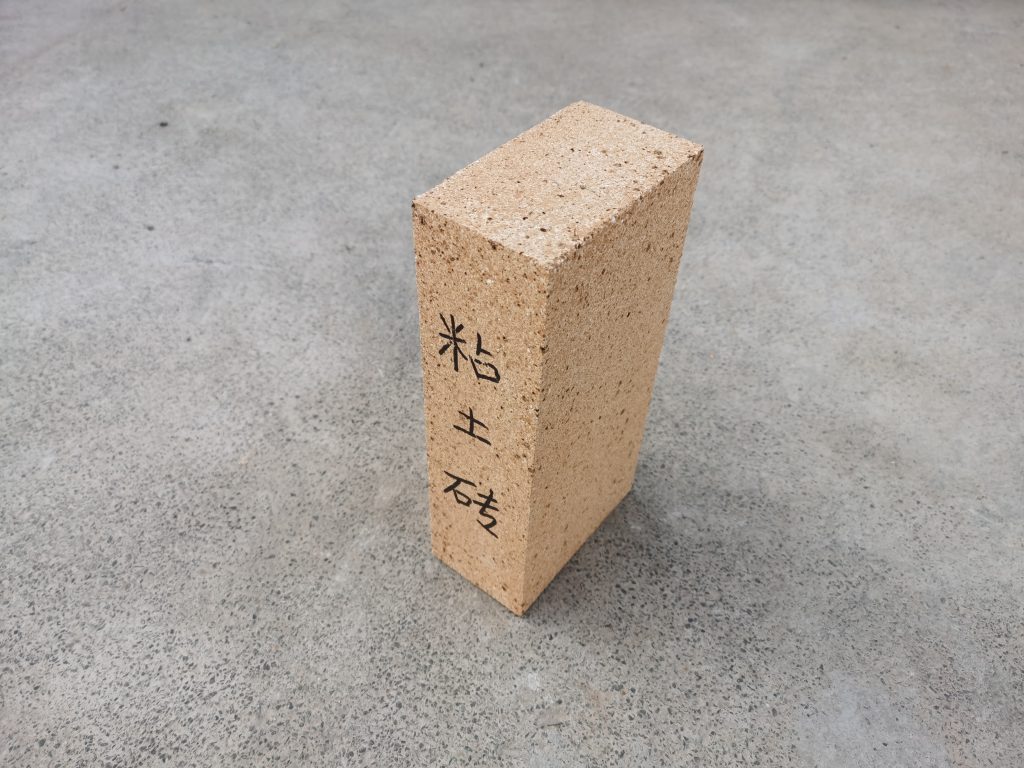

　　粘土磚是以鉆土熟料為骨料，耐火鉆土(軟質砧土或半軟質砧土)為結臺劑制成的Al2O3含量在30%-48%的耐火磚，它是耐火到到行業中使用廣泛、產量較多的耐火制品。制作粘土磚的原料是粘土質礦物。天然耐火粘土一般可分為軟質粘土和硬質粘土，在耐火材料的制作工藝中，前者加水后，塑性好，容易燒結，多用作結合劑；后者大多經過煅燒后用作熟料。

產品規格

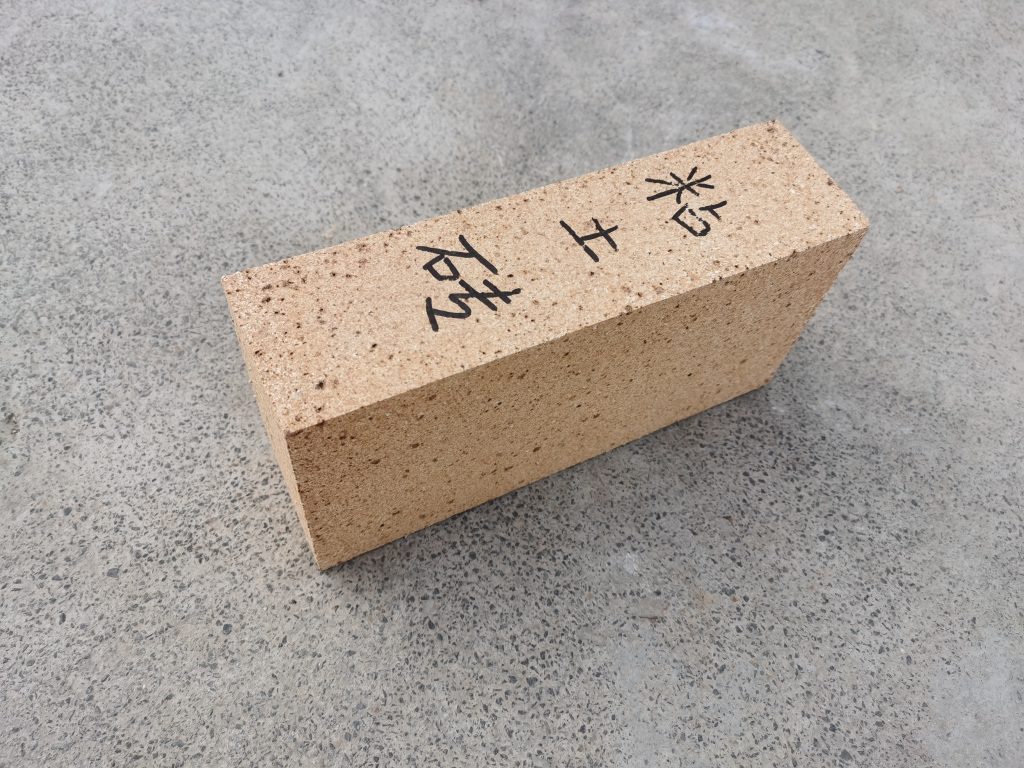

　　粘土磚的尺寸分為標準尺寸和異型尺寸，標準尺寸是按照國家規定尺寸：230*114*65mm，異型尺寸根據窯爐和使用部位的不同進行定制，尺寸可來圖訂做。粘土磚根據使用用途大致分為：焦爐用粘土磚、高爐用粘土磚、熱風爐用粘土磚、玻璃窯用粘土磚；根據體積密度不同分為普通枯土磚、低氣孔粘土磚(致密粘土磚)、低蠕變粘土磚。

產品特性

　　(1)化學礦物組成為Al2O3, SiO2和少量堿金屬，高溫生晶淚為莫來石、方石英、石英和玻璃相。

　　(2)耐火溫度在1580-1750攝氏度，雜質含量越多，耐火溫度越低。

　　(3)荷重軟化溫度在1250-1450攝氏度，變化范圍較廣。

　　(4)常溫耐壓強度高。

　　(5)抗熱震性良好，1100度水冷循環大于10次。

　　(6)抗化學侵蝕，抗酸性能力大于抗堿性能力。

　　(7)熱導率低，熱膨脹系數小。

產品用途

　　粘土磚主屬于酸性耐火磚，隨SiO2含量增加而增強因此多用于酸性窯爐的內襯材料，也可用于高爐、熱風爐、玻璃窯、碳素焙燒爐等高溫窯爐。鄭州瑞道耐材大量生產平半枚磚、條半枚磚、平四枚磚、平八枚磚、方六枚二分片耐火磚、四分片耐火磚、小方塊耐火磚、長二枚耐火磚、丅一7標準型耐火磚、丅一26堅梯耐火磚、丅一61耐火磚、丅一54耐火磚、丅一52耐火磚高鋁質、粘土質耐火磚、標準磚、大小刀口磚、大小斧頭磚，萬能弧磚，流鋼磚。

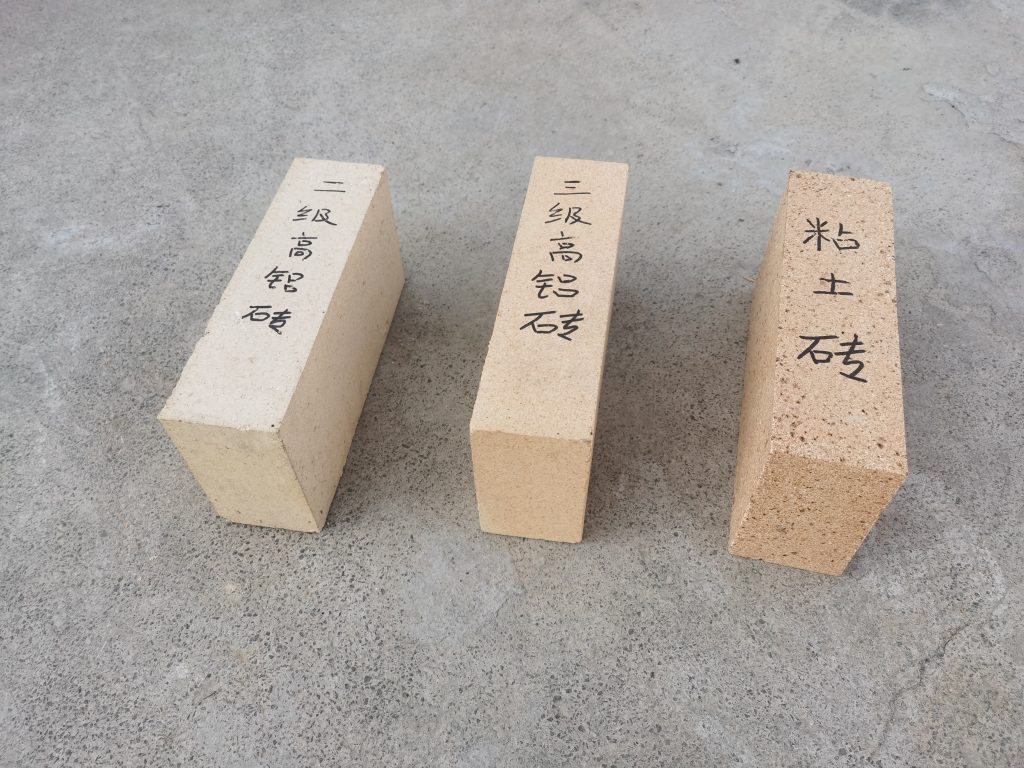

粘土磚和高鋁磚的區別

　　粘土磚在0-1000℃的溫度范圍內，粘土磚的體積隨著溫度升高而均勻膨脹，線膨脹曲線近似于一條直線，線膨脹率為0.6%-0.7%，當溫度達1200℃后再繼續升溫時，其體積將由膨脹最大值開始收縮。粘土磚溫度超過1200℃后，粘土磚中的低熔點物逐漸熔化，因顆粒受表面張力作用而互相靠得很緊，從而產生體積收縮。

　　高鋁耐火磚是鋁含量大于48%的耐火制品，高鋁磚的耐火度和荷重軟化溫度均高于粘土磚，抗渣蝕性能較好，但熱穩定性不如粘土磚。高鋁磚的致密度高，氣孔率低、耐磨。一些爐型的爐頭和爐底部位，用高鋁磚砌筑效果較好；但是如果是炭素爐用特定粘土磚，用高鋁磚反而不合適，因為高鋁磚在高溫下易產生卷邊翹角。

　　高鋁磚主要用于砌筑高爐、熱風爐、電爐爐頂、鼓風爐、反射爐、回轉窯內襯。此外，高鋁磚廣泛用做平爐蓄熱式格子磚、澆注系統用的塞頭、水口磚等。但高鋁磚價格要比粘土磚高，故用粘土耐火磚能夠滿足要求的地方還是選用粘土磚。
