剛玉莫來石磚

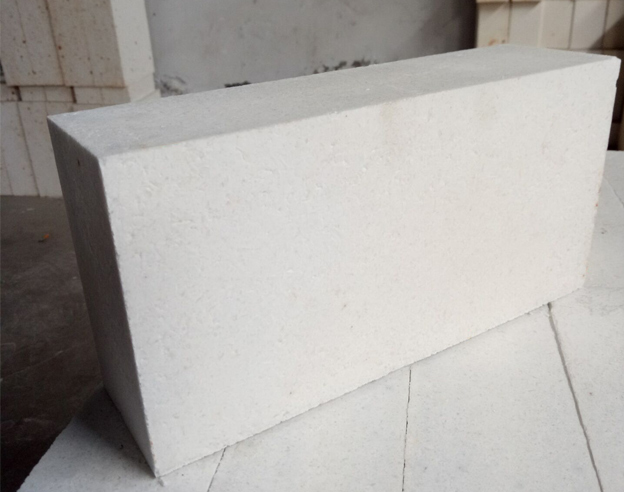

剛玉莫來石磚產品介紹

　　剛玉莫來石磚是指由剛玉和莫來石主晶相組成的高鋁質耐火制品。剛玉-莫來石磚系指高純或較純凈原料制成的耐火制品。
　　優質的剛玉莫來石磚具有較好的高溫強度、抗高溫蠕變性、抗熱震性和抗侵蝕性。一種典型的剛玉-莫來石磚的理化性能為：Al2O3>85％，Fe2O3 0.45％，顯氣孔率19％，常溫耐壓強度大于55MPa荷重軟化溫度大于1700℃，加熱線變化(1600℃，3h)-0.1％，抗熱震性(1100℃水冷)大于30次。采用以工業氧化鋁粉和純凈粘土、鋁礬土或硅石為原料合成的純莫來石原料，尤其是堿金屬氧化物含量應盡量低。以莫來石顆粒料為骨料制得的制品抗熱震性好，但抗侵蝕性稍差。以剛玉砂為骨料的制品，耐蝕性好，但抗熱震性稍差。剛玉莫來石磚主要用于高溫熱風爐，也用于玻璃熔窯和作為陶瓷燒成窯具。

剛玉莫來石磚礦物組成

　　剛玉莫來石磚是以剛玉、莫來石為主要原料，通過添加適量氧化鋁、氧化硅超細粉和添加劑，在氧化氣氛下高溫燒制而成。其AL2O3含量為72%~90%。

剛玉莫來石磚生產工藝

　　剛玉莫來石磚坯體用300t摩擦壓力機成型，坯體密度為2.7g/cm3。坯體在隧道干燥器內進行干燥。入口溫度40~50℃，最高干燥溫度130℃，干燥時間48h，坯體水分不大于1.5%。制品在隧道窯內燒成，燒成溫度為1550℃，保溫時間10h。

剛玉莫來石磚成型方法

　（1）形狀復雜、尺寸較大的耐火制品采用氣錘搗打或振動成型。

　（2）普通制品或標準規格尺寸可以采用半干法高壓成型。

　（3）異型純或特殊制品需要設計模具，采用等靜壓成型。

剛玉莫來石磚物理特性

　　剛玉莫來石磚的高溫主晶相為為剛玉和莫來石。剛玉的晶體為短柱狀、桶狀，在耐材結構中相互不穿插、不交錯。在剛玉晶體間嵌有莫來石交錯的柱狀晶體，有效阻止剛玉晶體的滑移，獲得穩定的結構。由于晶體結構更穩定，更有利于發揮莫來石或莫來石與剛玉的優良性能，如熔點：莫來石1870℃，剛玉2050℃，二者共熔溫度較高，為1840℃，有利于材料高溫性能的改善與提高。

剛玉莫來石磚產品特點

　（1）耐高溫，耐火溫度高和荷重軟化溫度高。

　（2）耐化學侵蝕，對酸性溶液或熔渣有較強的抵抗力。

　（3）抗氧化。不易于O2、H2、CO等氣體發生化學反應。

　（4）熱穩定性好，高溫體積穩定，不易擴張或收縮。

　（5）抗熱震性能好，耐急冷急熱不易剝落。

　（6）常溫耐壓強度高，在搬運或卸貨時不易磨損。

剛玉莫來石磚理化指標

剛玉莫來石磚使用范圍

　　剛玉莫來石磚可直接接觸火焰、抗剝落、耐高溫，既可作為高溫工業爐的隔熱襯，也可作為其他工業高溫窯爐的工作層，主要應用于石化工業，大中型合成氨氣化爐及磁性材料氣體爐用材料，高溫工業窯爐配套設施材料。

剛玉莫來石磚生產廠家
　　鄭州平順耐火材料有限是一家技術精湛的耐火磚生產廠家，對于碳化硅制品、剛玉制品和剛玉莫來石磚等特種耐火材料的生產有著自家的技術，誠信為本,需要耐火磚的客戶，歡迎來電咨詢。
